便攜式1553B遠程終端

OBT1553B-TTS-P-RT型便攜式1553B遠程終端有效性測試儀是一個MIL-STD-1553B終端設備自動測試儀，測試內容及相關條款全部滿足GJB5186.1-2003，可完成對通訊速率為4/2/1M bps的1553B遠程終端設備的效性測試。

根據被測對象，用戶可以靈活進行被測對象的各個參數評估標準定義（默認為GJB5186標準的規定值），從而完成被測對象的自定義測試。本系統可自動完成被測終端的所有參數測試，無需人工干預，大大節省了測試時間并提高了測試精度和可靠性。

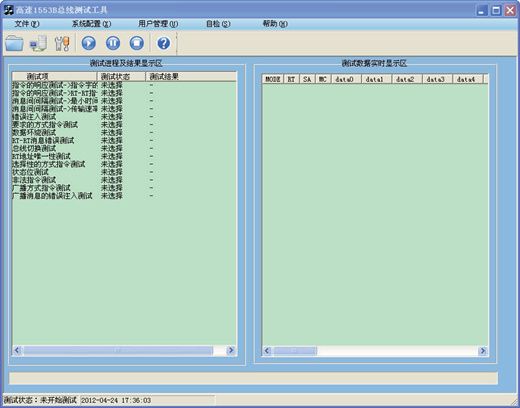

系統由專用計算機控制運行，控制軟件的界面采用人性化設計，軟件操作簡單快捷，實時顯示測試進度以及各項測試狀態，同時自動保存測試過程中的所有波形數據，測試結果報表自動生產，全部的波形數據以及測試報表可隨時查閱瀏覽。

功能特點

?依照對應的GJB5186.1-2003，完成對1Mbps的1553B總線遠程終端（RT）和2Mbps的1553B總線遠程終端（RT）有效性的全面測試；
?電氣性能測試：
?輸出特性：包括峰峰值Vpp、上升沿時間Rise、下降沿時間安Fall、過零點穩定性Zcross、輸出波形畸變過沖與擾動Vd、輸出對稱性Vr、輸出噪聲Vrms、輸出隔離度、電源上/下電測試；
?輸入特性：輸入波形兼容性、共模抑制；
?協議測試：
?要求的RT操作：
?指令字的響應測試；
?消息間間隔測試；
?錯誤注入測試；
?替換指令測試；
?要求的方式指令測試；
?數據環繞測試；
?RT→RT傳輸?shù)腻e(cuò)誤測試；
?總線切換測試；
?RT地址唯一性測試；
?選擇性的RT操作：
?選擇性的方式指令測試；
?狀態位測試；
?非法指令測試；
?廣播方式指令測試；

- 廣播消息的錯誤注入測試；
? 噪聲抑制測試：
- 測試終端設備在高斯白噪聲的干擾下的正常工作能力；
?測試軟件功能全面、界面友好，操作簡單、快捷，支持自動測試與可選擇單項手工測試兩種模式；
?用戶可對測試參數、測試標準進行配置，可實現苛刻的測試條件配置；
?實時檢測、顯示多種測試狀態和測試進度；
?測試波形、結果報表可以任意回放、瀏覽；
?自檢自校功能：設備開機自動進行系統自檢，保證設備在良好的狀態下進行測試，同時在每次測試前設備會自動對示波器探頭進行校正，以保證每次測試的精確性。
?設備平均無故障工作時間應大于1500小時；
?設備連續工作時間應不低于80小時。

性能參數

?工作濕度：≤ 90%（40℃）；
?工作溫度：0℃～+50℃；
?存儲溫度：-20℃～+60℃。
?外形尺寸：400±50mm×200±80mm×200±70mm；
?凈重：20±2 kg；
?電源輸入：200～240V @ AC；
?測試接口：
提供3路對外測試接口，其中2路對應著1553B終端常用的A/B，另外1路預留給有使用到3路1553B終端的第3路測試使用，連接器采用瑞侃DK-621-0440-4S，中心芯點為信號正，中間芯點為信號負，最外層為屏蔽層。測試接口可定制。

提供軟件
