OBT-SPW-T可以嵌入在航天子系統中，將航天子系統中與SPW網絡連接，保證航天子系統之間高速、實時、確定、可靠地進行數據交換。

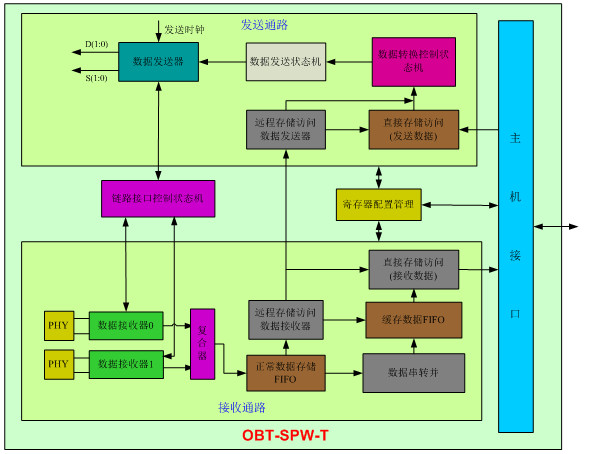

圖1 OBT-SPW-T功能結構框圖

1. 主要特征：

?遵循ECSS-E-ST-50-12C規范(兼容ECSS- E-50-12A)；

?可提供雙向全雙工、串行的高速spw鏈路網絡接口(2-200Mbits/s)，支持配置遠程存儲訪問(RMAP)功能；

?硬件邏輯實現物理層(PHY)、信號層、字符層、交換層以及數據包層協議；

?高性能的AMBA總線與主機間的數據傳輸；

?支持點對點的鏈路以及路由交換網絡；

?物理層采用LVDS技術，使SPW具有良好的EMC特性和更高的傳輸速率。

主要功能：

?配置管理：負責對SPW終端節點的功能控制寄存器、節點狀態寄存器、鏈路地址、時鐘分頻寄存器、直接存儲訪問(DMA)通道控制寄存器等進行參數配置；

?PHY：對接收到的采用DS(Data-Strobe)方式傳輸?shù)臄?shù)據進行恢復；

?鏈路接口控制狀態機：處理SPW鏈路的交換層協議，實現鏈路的正常連接、鏈路錯誤檢測、鏈路斷路恢復連接等功能；

?數據接收器：對經過PHY處理的數據進行進一步處理，實現信號層和字符層協議；

?遠程存儲訪問數接收器：接收遵守RMAP協議傳輸來的數據；

?遠程存儲訪問數發送器：發送遵守RMAP協議的數據；

?直接存儲訪問：實現數據與主機之間的直接交換；

?數據發送器：將數據轉換為DS模式進行發送，實現信號層和字符層協議。

實例應用：

基于圖1中的結構，將主機接口替換為PCI接口，將直接存儲訪問替換為DPRAM，可以得到下圖2所示的應用結構。該方案為Orbita研發的基于PCI接口的Spacewire終端節點板卡EMBC1000-PCISPW。

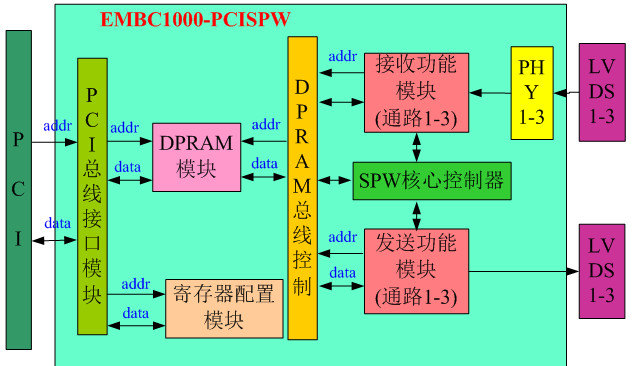

圖2 EMBC1000-PCISPW功能結構框圖

2. 資源利用情況

 OBT-SPW-T資源評估（1路spw收發）：

1路Spacewire收發消耗的資源，資源中的PLL為SpaceWire收發端模塊使用的倍頻時鐘。
