ARINC429總線控制器
OBT429是為航空機載和地面測試電子設備應用而研制的遵循ARINC429標準（或稱MARK33標準）的總線控制器芯片，是ARINC429總線系統中的關鍵元器件，可為航電設備間進行數據交換提供標準的通訊平臺。
|
產品描述 |

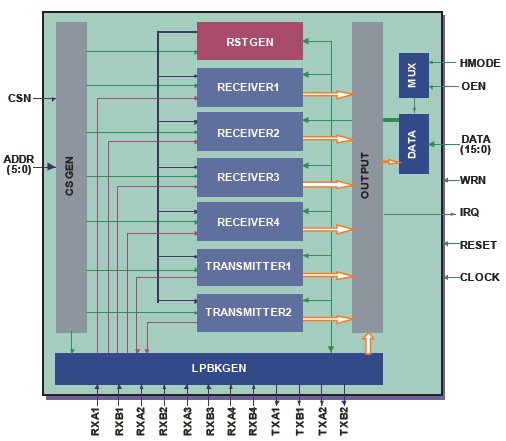

OBT429芯片用硬件邏輯實現ARINC429通訊協議，片內集成多個數據接收及數據發送通道，每個通道均帶有獨立的16x32bit的數據緩存。
|
產品特性 |
?硬件邏輯方式全面支持ARINC429標準協議；
?支持32位和25位兩種長度的ARINC429數據字；
?內部集成多個接收及發送通道，且通道之間相互獨立；
?支持12.5/48/100Kbps三種常用通訊速率，也可實現1Kbps~10Mbps范圍逐級調節；
?中斷可編程；
?HOST接口支持INTEL和MOTOROLA兩種時序模式；
?內嵌16×32bit的數據接收和發送FIFO；
?支持硬件方式的SDI decode、LABEL recognition和 parity check；
?工作電壓：+5VDC；
?待機電流：<15uA；
?芯片功耗：<350mW@20MHz；
?工作溫度： -55℃, +125℃；
?產品等級：工業級、QJB級；
?芯片封裝：CDIP48或CDIP40（陶瓷封裝）。
|
產品列表 |
|
# |
產品編號 |
說 明 |
備注 |
|
1 |
OBT429-IP-S |
OBT429 IP 軟核 (即RTL源代碼) |
/ |
|
2 |
OBT429-IP-F |
OBT429 IP 固核 (即NETLIS源代碼) |
/ |
|
3 |
OBT429-IP-V |
OBT429 FPGA 版 (IP核) |
/ |
|
4 |
OBT429-D42 |
OBT429 芯片(無Line Driver 各Line Receiverson,4收2發) |
/ |
|
5 |
OBT429-D21 |
OBT429 芯片(無Line Driver 各Line Receiverson,2收1發) |
/ |
