S698-MIL支持片上調試功能。通過調試支持單元（DSU），用戶可以訪問CPU內部所有寄存器和存儲器資源，也可訪問外部所有存儲器和I/O外設，為基于S698-MIL的硬件/軟件調試提供了方便。

S698-MIL的應用軟件開發環境具有很強的靈活性，除了可以使用歐比特公司提供的專用多任務嵌入式實時操作系統ORION外，開發者還可以選擇如RTEMS、VxWorks等現今流行的嵌入式操作系統進行開發。

S698-MIL的產品可應用于包括稅控收款機、銀行POS機，電力系統等工業控制、消費電子以及高可靠應用領域。

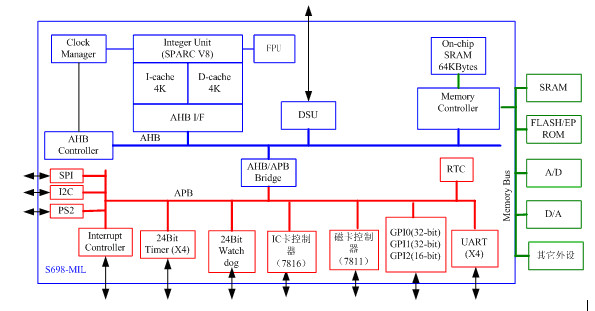

1. 結構框圖

圖 1?1S698-MIL的結構框圖

2. 主要特征

  ? CPU內核:

? 32位RISC處理系統，采用SPARC V8內核；

? 基于AMBA總線的可裁減系統結構；

? 符合SPARC V8標準的32位整數運算單元，具備五級流水線；

? 內嵌硬件乘法器/除法器；

? 內嵌硬件浮點處理器；

? 支持2條DSP指令(MAC & UMAC)。

  ? 工作頻率及運算能力:

? 用戶使用時，建議主頻(IUCLK)不高于120MHz，外頻(SYSCLK) 不高于60MHz；

? 運算性能優于100MIPS/30MFLOPS(double precision)@120MHz。

  ? 高速緩存要求:

? 4kB指令cache；

? 4kB數據cache。

  ? 調試支持單元：

? 無需仿真器即可支持硬件直接調試，可實現對內部寄存器操作。

  ? 中斷控制器；

  ? 外部存儲器控制器：

? 支持外部SRAM、ROM 以及IO等設備；

  ? 內部存儲器控制器（SRAM）；

  ? GPIO接口；

  ? 通用UART接口/UART16550接口；

  ? 定時器；

  ? PS/2控制器；

  ?  I²C總線控制器；

  ? SPI總線控制器；

  ? 磁卡控制器；

  ? 3個智能卡控制器；

  ? 實時時鐘控制器；

  ? 先進的多時鐘機制和時鐘倍頻機制；

  ? 功耗:

?<0.4W@120MHz；

  ? 工作溫度：

? 商業級： 0℃～+70℃；

? 工業級：-40℃～+85℃；

  ? 嵌入式操作系統與集成開發環境支持:

? RTEMS 嵌入式操作系統；

? uClinux嵌入式操作系統；

? VxWorks嵌入式操作系統；

? ORION IDE集成開發環境。
