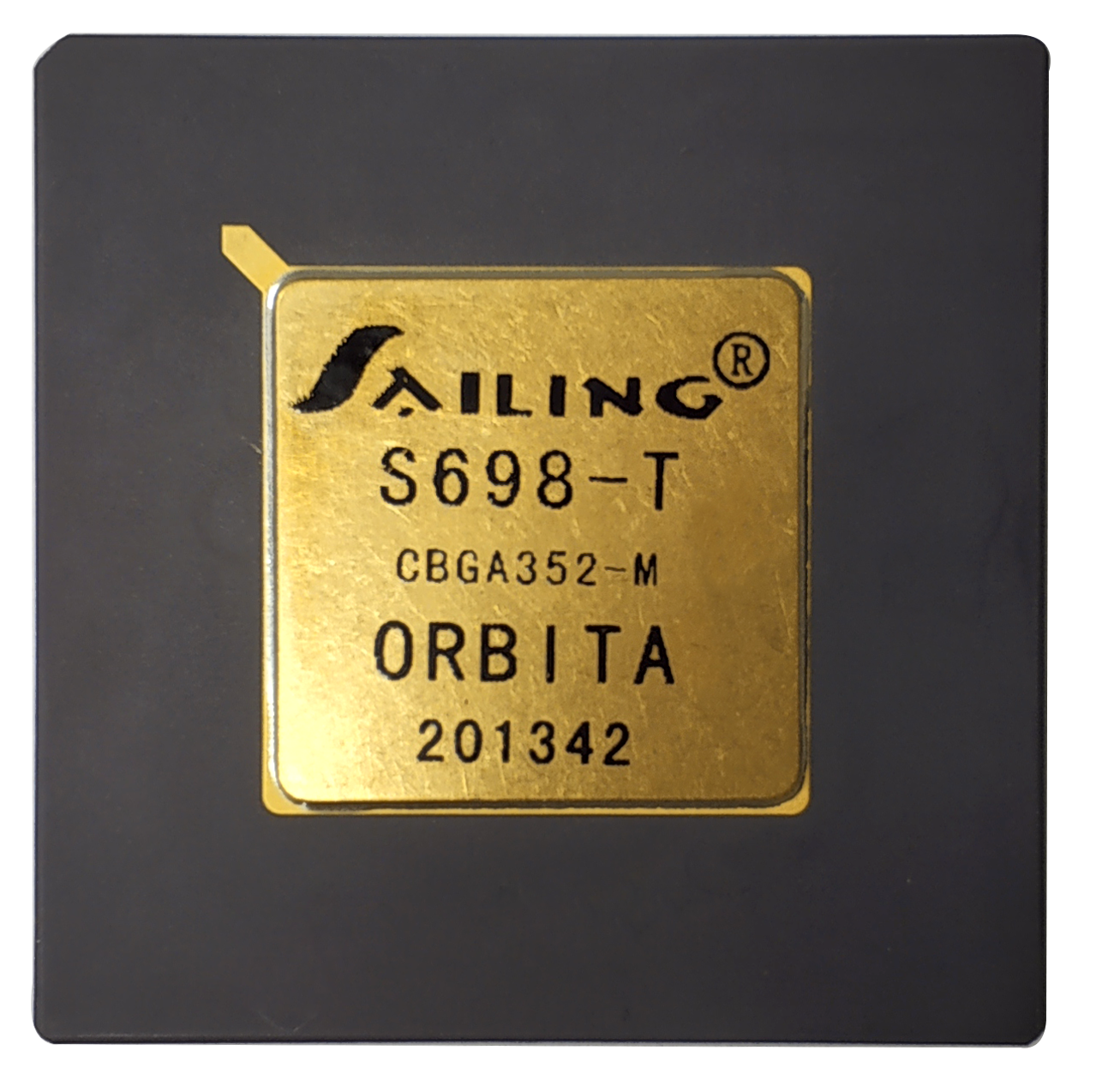

測控專用處理器S698-T
S698-T是珠海歐比特宇航科技股份有限公司面向嵌入式控制領域而研制的一款高性能、高可靠的SoC芯片，其以130nm CMOS半導體工藝制造。
|
產品描述 |
S698-T芯片以高性能的SPARC V8（IEEE-1754）架構標準的32位RISC整數單元IU為主控內核，配以IEEE-754標準的64位雙精度浮點處理單元FPU。此外，S698-T內部還集成了1553B 總線控制器、ARINC429總線控制器、CAN總線控制器、多功能IO接口、UART接口、在線硬件調試支持單元DSU、DAC模塊、ADC模塊等多種功能模塊。
|
產品特性 |
作為一款高性能、高可靠、高度集成的嵌入式SoC芯片，S698-T具有如下主要特征：
(1) 哈弗體系結構（Harvardarchitecture）；
(2) 整型單元（IU：Integer Unit）
? 32位RISC，采用SPARC V8（IEEE-1754）指令集；
? 5級指令流水（預取、譯碼、執行、存儲、回寫）；
? 具有硬件乘法器和硬件除法器；
? 支持MAC和UMAC等DSP指令；
(3) 浮點處理單元（FPU：Floating Point Unit）
? 遵循IEEE-754標準；
? 支持單/雙精度；
(4) 具有彼此分離的大容量指令Cache和數據Cache：
? 指令Cache（ICACHE）容量：32K Bytes；
? 數據Cache（DCACHE）容量：16K Bytes；
(5) 片內總線
? 遵循AMBA2.0標準；
? 采用AHB總線聯接片內高速設備；
? 采用APB總線聯接片內低速設備；
(6) 在線硬件調試支持單元（DSU：Debug Support Unit）；
(7) 時鐘發生器（CG：Clock Generator）；
(8) 存儲器控制器（MCTRL：Memory Controller）；
(9) 1553B 總線控制器；
(10) ARINC429總線控制器；
(11) CAN總線控制器；
(12) 中斷控制器；
(13) 串行通訊接口（普通通用UART、UART16550）；
(14) 多功能IO接口（MFIO）；
(15) 定時器（TIMER）；
(16) 看門狗（WD：WatchDog）；
(17) 模數轉換器（ADC：Analog to Digital Converter）；
(18) 數模轉換器（DAC：Digital to Analog Converter）；
(19) 生產工藝：130nm CMOS；
(20) 工作頻率：
? 最高主頻(IUCLK)：200MHz；
? 最高外頻(SYSCLK)：100MHz；
(21) 處理能力：
? 180MIPS@200MHz；
? 55MFLOPS（Double Precision）@200MHz；
(22) 峰值功耗：不高于1.5W@200MHz；
(23) 產品信息：
? 塑料球形陣列封裝PBGA352, 工業級，-40℃～+85℃;
? 陶瓷球形陣列封裝CBGA352, QJB級，-55℃～+125℃;
? 陶瓷針形陣列封裝CPGA352, QJB級，-55℃～+125℃;
(24) 開發套件
? 應用開發系統：S698T-Dkit；
? Windows平臺集成開發環境IDE：ORION4.0；
? Linux平臺集成開發環境IDE：ORION3.0。
|
產品列表 |
|
# |
產品編號 |
說 明 |
備注 |
|
1 |
S698-T-PI |
S698-T 朔料封裝，PBGA352，工業級芯片 |
|
|
2 |
S698-T-CBE |
S698-T 陶瓷封裝，CBGA352，工程樣片 |
|
|
3 |
S698-T-CPE |
S698-T 陶瓷封裝，CPGA352，工程樣片 |
|
|
4 |
S698-T-CB |
S698-T 陶瓷封裝，CBGA352，QJB級芯片 |
|
|
5 |
S698-T-CP |
S698-T 陶瓷封裝，CPGA352，QJB級芯片 |
|
|
6 |
S698-T-ASIC-IP-F |
ASIC版本固核（ASIC網表） |
|
|
7 |
S698-T-FPGA-IP-V |
FPGA版本固核（FPGA網表） |
|
|
8 |
S698-T-RTL-IP-S |
軟核（RTL源碼） |
|
4Mb 8Mb 16Mb 32Mb
